智慧校园管理系统方案

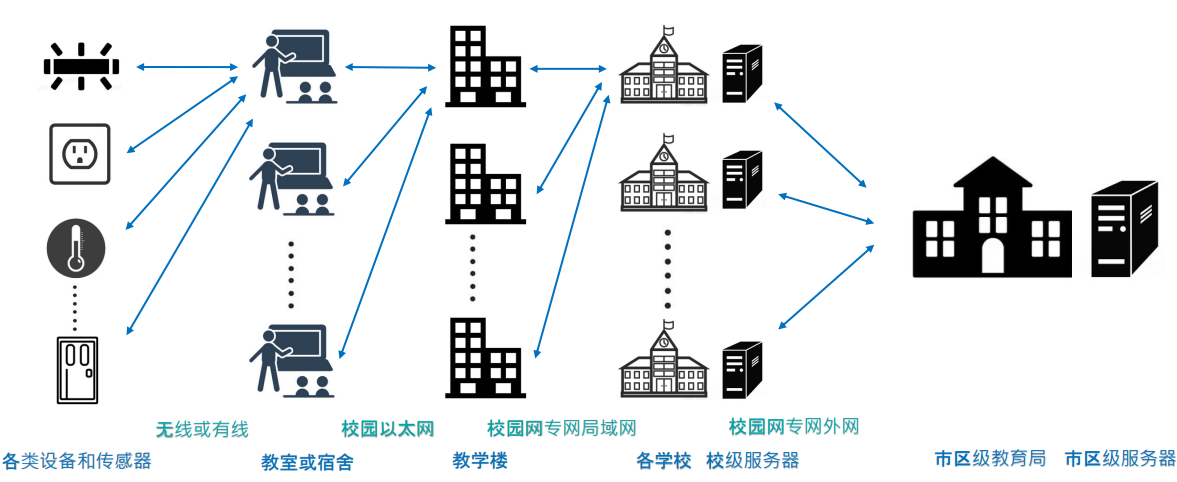

教室/宿舍/办公室/实验室/公共区域:
1、水表/电表:通过RS-485双绞线连接网关,采用DLT645/CJT188协议传输,对整体或部分区域能源进行数据采集、管控、分析;
2、插座/开关面板/室内气象站等无线设备:通过WiFimesh协议无线连接网关。通过网关协调各设备的场景控制。
3、控制器/空开:用于控制电路通断、检测漏电关断电路。针对室外路灯、室内用电总闸进行电源数据采集和通断管理。采用ModBus协议连接网关,通过平台下发逻辑自动化控制开关策略,实现自动化开关电源。
每层楼/区域:网关:网关通过不同的数据协议与特定业务功能的智能控制设备进行通讯,同时采集来自传感器、计量设备的数据,对来自平台下发的逻辑进行功能执行、数据存储、本地边沿计算;网关通过以太网线与交换机进行连接,每个网关固定设定一个IP
校园机房:1、路由器:为每个网关分配固定IP,确保设备的网络稳定;2、服务器:本地部署一台服务器,对校区设备的进行数据存储、数据分析;服务器通过校园网专线与市区级教育局服务器进行连接
市区级教育局机房:1、网络管理:对每个辖区范围内的学校服务器进行IP分配,通过校园网专线进行连接。2、服务器:对辖区内所有学校的服务器进行数据同步、数据分析和统一决策管理;
