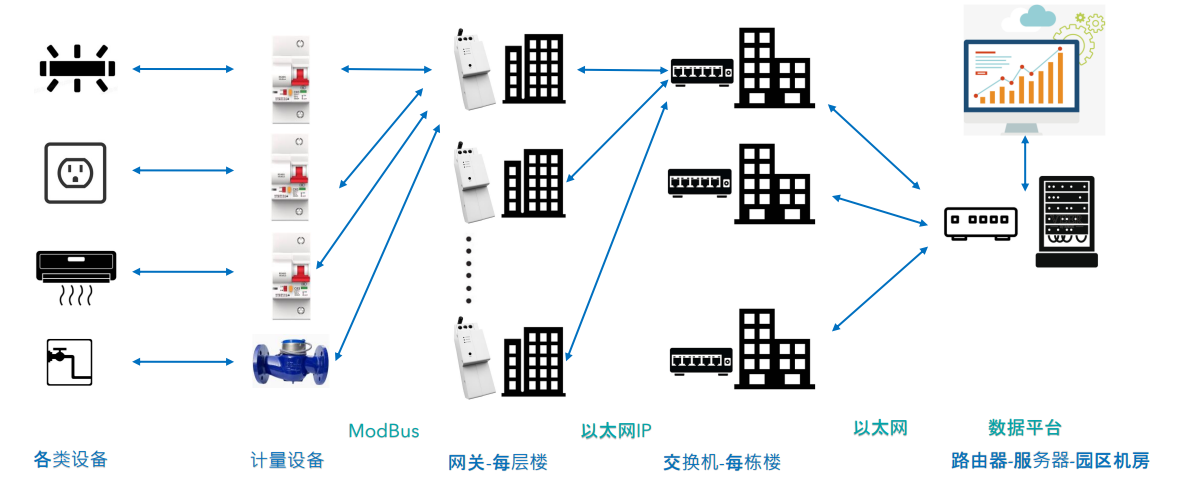

园区水电能采集控制方案
设备:1、智能水表:水表通过RS-485双绞线连接网关,采用CJT188协议传输。多个设备间的RS485总线并接一起,同时采集多个水表数据;
2、智能电表:通过RS-485总线连接网关。同时采样多个用电数据。
3、智能空开:用于控制电路通断、检测漏电关断电路,并且能采集电能数据。可通过平台下发逻辑自动化控制空开,实现定时开关电源。
每层楼:1、网关:网关通过不同的数据协议与特定业务功能的智能设备进行通讯,对来自平台下发的逻辑进行功能执行、数据存储;
每栋楼:交换机:通过交换机拓展网线接口,方便布线;
园区机房:1、路由器:为每个网关分配固定IP,确保设备的网络稳定;2、服务器:数据存储、数据分析;
